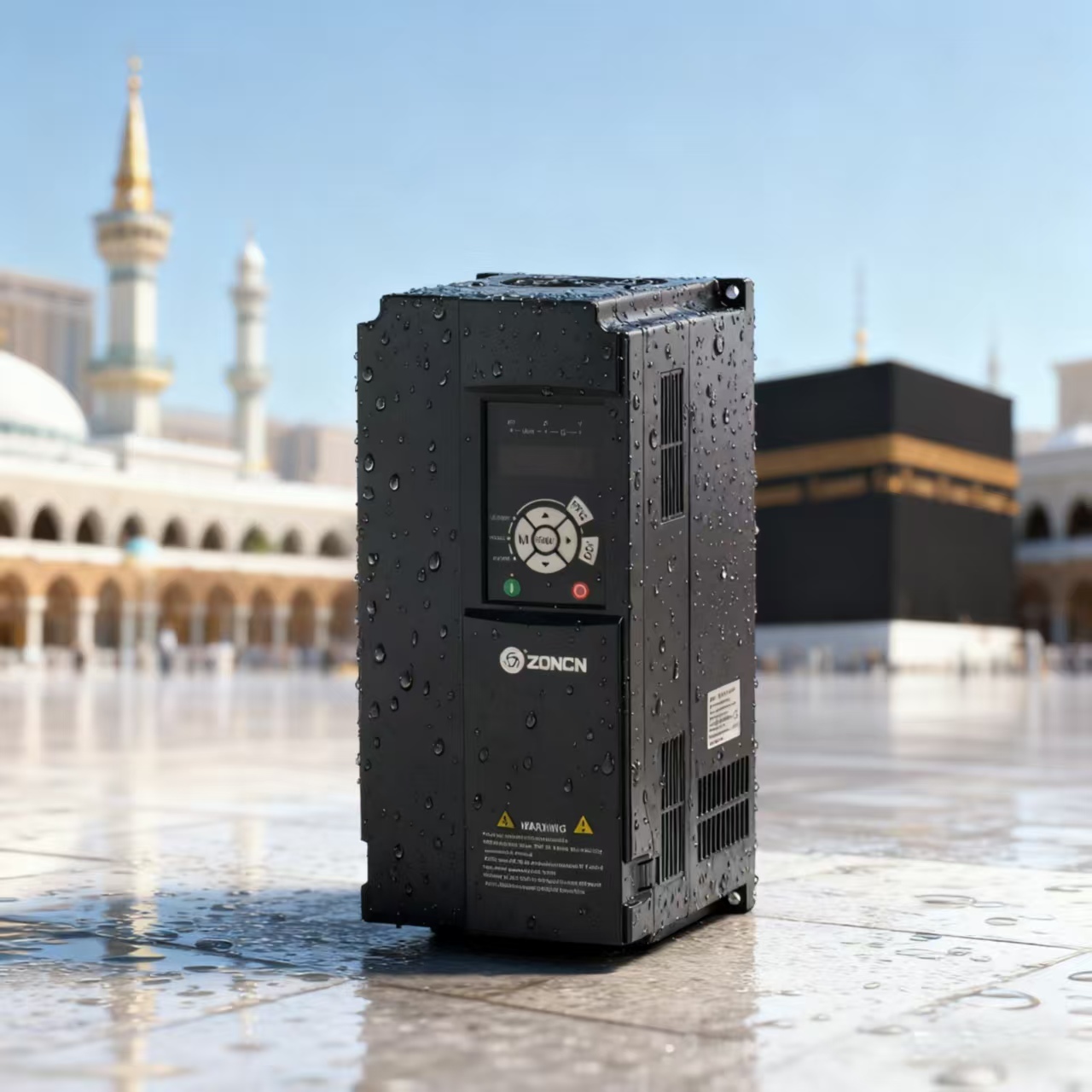

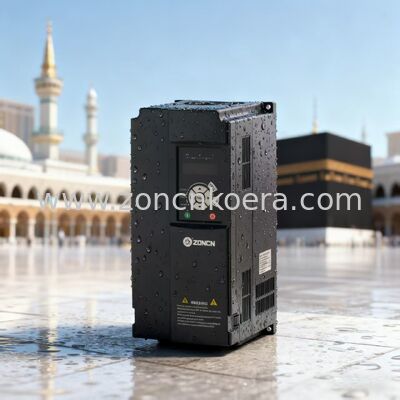

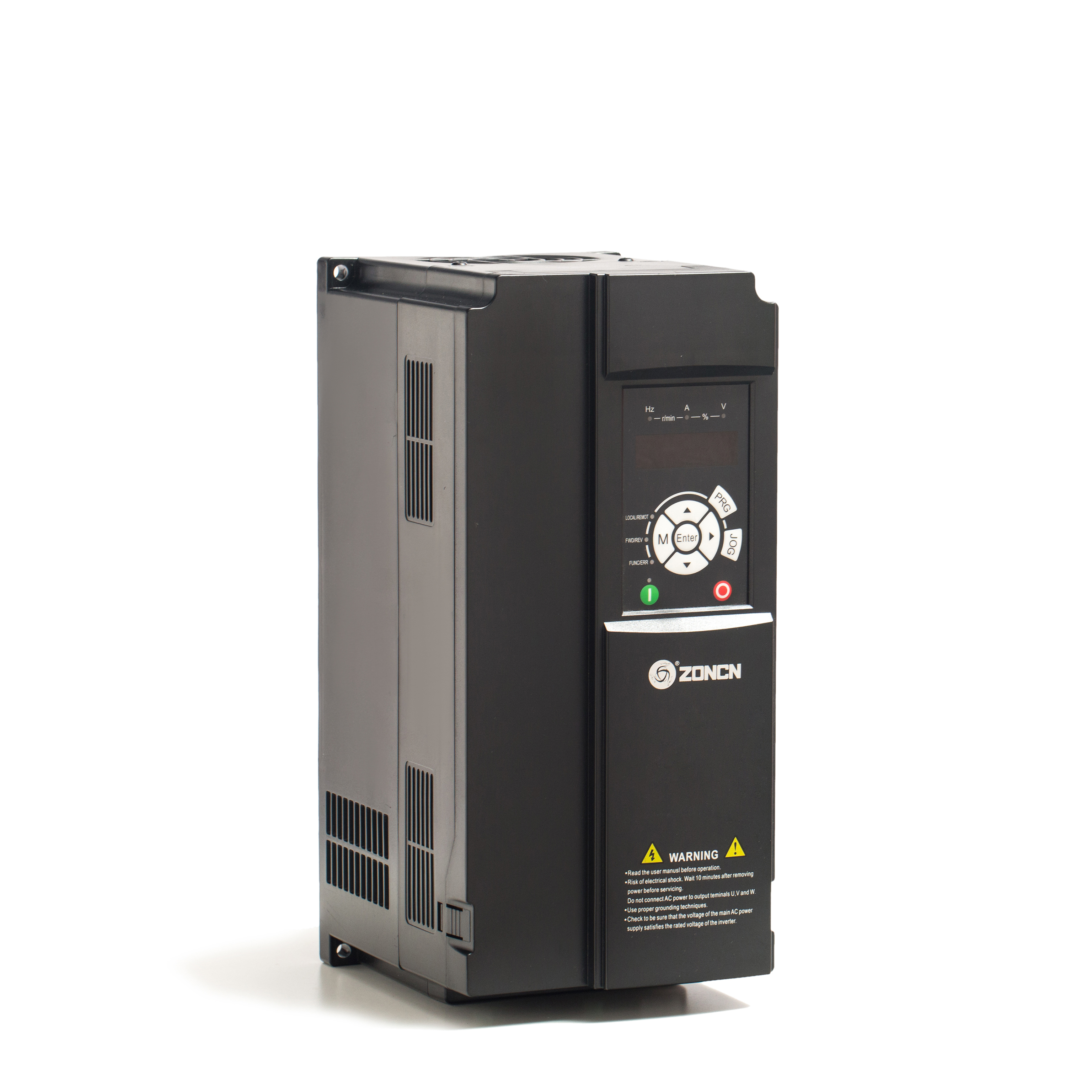

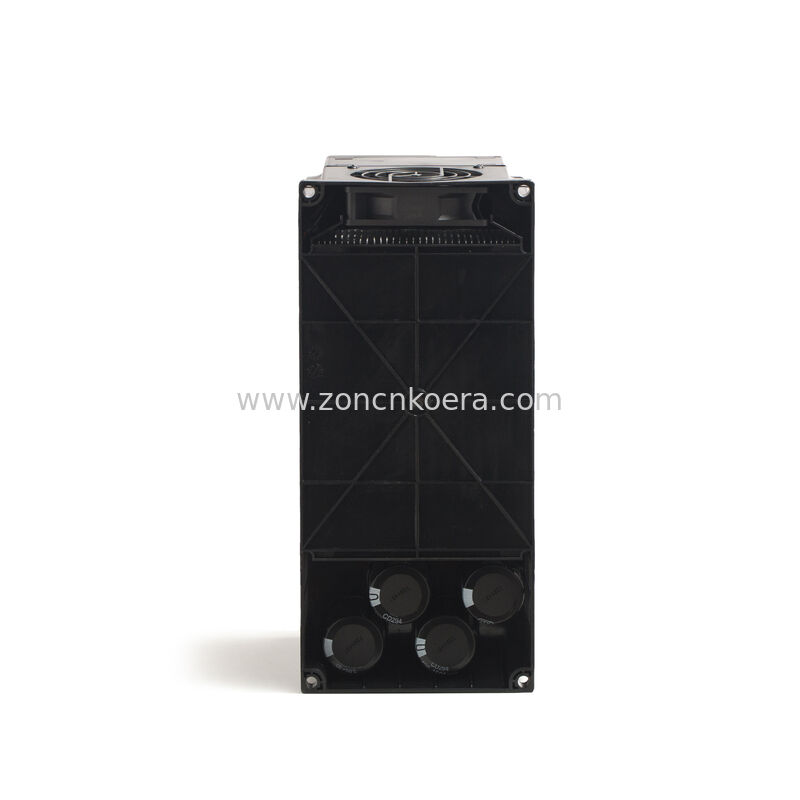

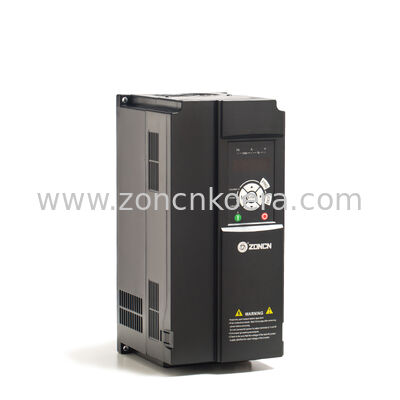

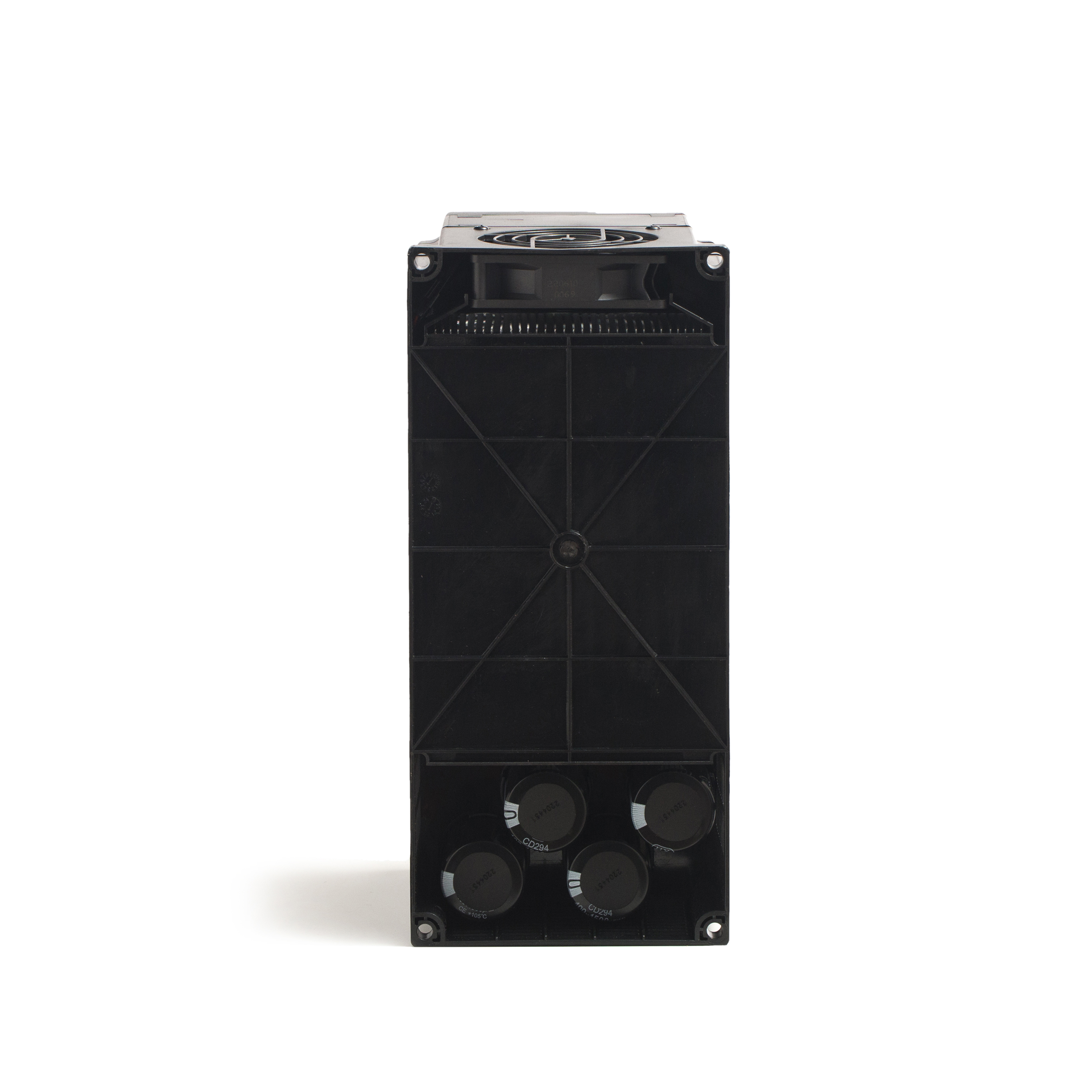

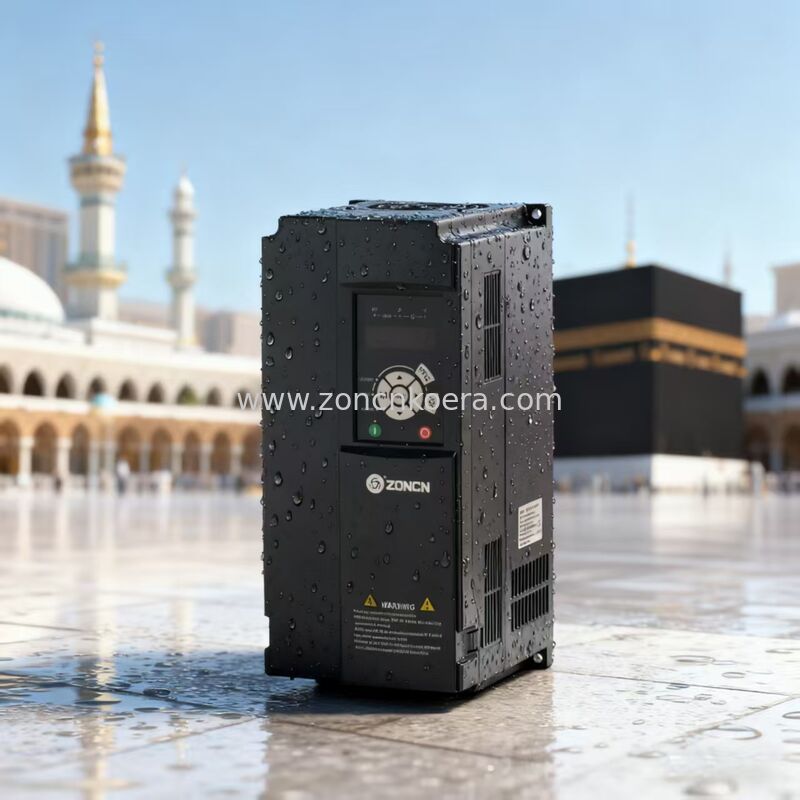

Controle de multi-bomba Acionamento de frequência variável de um a quatro Controle 15KW 380V VFD VSD Converter

Informação Básica

Lugar de origem:	Xangai, China
Marca:	ZONCN
Certificação:	CE
Número do modelo:	T9400S-15G/18,5P

Quantidade de ordem mínima:	1 unidade
Detalhes da embalagem:	embalagem de papelão
Tempo de entrega:	7 a 30 dias úteis
Termos de pagamento:	T/T, Western Union ， PayPal
Habilidade da fonte:	100000 unidades por mês

Melhor preço contacto

Modelo:	Variador de frequência T9400S	Modo de controle:	Controle V/F; Controle vetorial de malha aberta (sem PG); Controle vetorial em malha fechada (com PG
Frequência máxima:	0,00-600,00 Hz.	Poder:	15 kW VFD
Aplicativo:	Bomba de água	Faixa de velocidade:	1Não há PG.
Comunicação:	Modbus RS485;	Precisão da estabilidade da velocidade:	±0,5%(Sem PG)
Material:	Plástico e metal	Garantia:	18 meses

Inversor de controlo de bombas múltiplas da série T9000S

Introdução do produto

A característica definidora do inversor de frequência multi-bomba T9000S é a sua capacidade de controlar duas ou mais bombas operadas em paralelo com uma única unidade independente.O inversor seleciona inteligentemente quais bombas executar para manter e regular de forma fiável o valor de processo alvo do sistema de bombeamento, executando simultaneamente a alternância automática dos ciclos de activação da bomba para garantir um tempo de funcionamento igual e uma utilização uniforme em toda a frota de bombas.

- Oferece proteção inigualável de ponta a ponta para toda a sua infraestrutura de bombeamento,A utilização de sistemas de gestão de custos é uma das principais vantagens do sistema de gestão de custos., funções especiais que aumentam o desempenho.

- Utilize as teclas ▲▼ para ajustar directamente o valor de pressão pretendido.

- Após um corte de energia, o dispositivo retomará automaticamente a função de funcionamento ativo quando a energia for restabelecida.

-Com a função de saída de relé estendida, um inversor pode agora controlar quatro bombas para abastecimento de água de pressão constante.

-O transmissor de corrente é alimentado por uma fonte de alimentação de 24 VDC.

- O inversor está equipado com uma função de juízo inteligente para controlo de dormencia.

- O teclado em inglês exibe tanto o ponto de fixação como o valor do feedback.

- A unidade possui capacidade de controlo expansível,Suporte a até 4 bombas de abastecimento de água (incluindo a bomba de estabilização de pressão e as bombas a freqüência variável) para gestão completa do sistema de abastecimento de água.

- Suporta a selecção online do manômetro de pressão e do transmissor de corrente.

- O controlo de ligação entre uma bomba e um inversor de frequência cumpre a função completa de abastecimento de água a pressão constante.

- O teclado pode activar a função de controlo de abastecimento de água a pressão constante e também fornece funções de parada e de reinicialização de falhas.

Características técnicas

Eu...TEM	T9000Ssérie Inverter
Modo de controlo	Controle V/F Controle do vetor de circuito aberto (sem PG); Controle do vetor de circuito fechado (com PG).
Frequência máxima	00,00-600,00 Hz.
Frequência do portador	0.5 kHz~8 kHz A frequência de transporte é ajustada automaticamenteTed com base nas características da carga.
Resolução da frequência de entrada	Configuração digital:00,01 Hz Configuração analógica: Frequência máxima 0,025%
Torque de arranque	Tipo G:0.5Hz/150% ((sem PG); Tipo P:0.5 Hz/100%
Faixa de velocidade	1Não há PG.
Precisão da estabilidade de velocidade	± 0,5% (sem PG)
Capacidade de sobrecarga	Tipo G: 60s para 150% da corrente nominal, 3s para 180% da corrente nominal. Tipo P: 60s para 120% da corrente nominal, 3s para 150% da corrente nominal.
Aumentar o binário	Aumentar automaticamente; Aumentar personalizado:00,1% a 30,0%.
Curva VF	Curva VF em linha reta; Curva VF em vários pontos; Curva VF de potência N (1.2 potência, 1.4 potência, 1.6 potência, 1.8 potência, 2 potência)
Separação VF	2 tipos: separação completa;separação à metade.
Modo de rampa	Modo de aceleração e desaceleração linear ou curva S. Quatro tipos de tempo de aceleração e desaceleração, faixa de tempo de aceleração e desaceleração 0,0 ~ 6500.0s.
Frequência de travagem	Frequência de travagem em corrente contínua:0.00Hz~ frequência máxima;intervalo de travagem:0.0s~36.0s; Valor da corrente da acção de travagem:00,0% a 100,0%
JOGcontrolo	Faixa de frequência de jogging:0.00~50.00Hz Tempo de aceleração/desaceleração da corrida:0.0~6500.0s
PLC simples; operação multi-velocidade	Até 16 velocidades de segmento são possíveis com PLCs ou terminais de controle incorporados.
PID integrado	É conveniente realizar o sistema de controle de circuito fechado do controle de processo.
Regulação automática da tensão (AVR)	Quando a tensão da rede muda, pode manter automaticamente a tensão de saída constante.
Controle de estacionamento de sobrevoltagem e sobrecorrente	Limite automático de corrente e tensão durante o funcionamento para evitar frequentes saltos de sobrevoltagem.
Função de limitação de corrente rápida	Minimizar a falha de sobrecorrente e proteger o funcionamento normal do inversor.
TOrca limitee controlo	Limitação automática do binário durante o funcionamento para evitar o desencadeamento frequente da sobrecorrente; o modo vetorial de circuito fechado ((FVC) permite o controlo do binário.
Excelente desempenho	O controlo do motor assíncrono é realizado com a tecnologia de controlo do vetor de corrente de alto desempenho.
Função de paragem instantânea sem paragem	A energia de feedback de carga é usada para compensar a redução de tensão na falha de energia transitória, e o inversor pode continuar a funcionar por um curto período de tempo.
Limite de corrente rápida	Ajuda a evitar falhas frequentes de corrente sobre a unidade de CA.
Controle do tempo	Intervalo de tempo:0.0min-6500.0min.
Comunicação	MObus RS485;
Fonte de comando	Painel de operação, terminal de controlo, porta de comunicação serial.
Frequência Fonte	10 fontes de frequência: conjunto digital, conjunto de tensão analógica, conjunto de corrente analógica, conjunto de pulso, conjunto de porta serial.
Fonte de frequência auxiliar	10 fontes de frequência auxiliares. Os utilizadores podem realizar de forma flexível ajuste fino de frequência auxiliar e síntese de frequência.
Terminal de entrada	Standard: 5 1 PH 220V 0,4kW-3,7kW controle vetorial / 3 PH 380V 0,4kW-5,5kW controle vetorial) / 6 7,5kW ou mais) terminais de entrada digital, O S3 suporta entrada de pulso de alta velocidade até 100 kHz; 1 (abaixo de 5,5 kW) / 2 (acima de 7,5 kW) terminais de entrada analógicos, 1 support entrada de tensão 0-10V, 1 (acima de 7,5 kW) suportar entrada de tensão 0-10V ou entrada de corrente 4-20mA.
Terminal de saída	1 saída de pulso de alta velocidade e terminais de saída do colector; 1 (menos de 5,5 kW)/2 (mais de 7,5 kW) terminais de saída de relé; 1 ((1PH 220V 0,4kW-3,7kw-vector /3PH 380V 0,4KW-5,5KW vector) / 2 ((7,5 kW ou mais) terminal de saída analógica, suportando 4 ~ 20mA de saída de corrente ou 0 ~ 10V de saída de tensão.

Características únicas

Função de abastecimento de água

Descrição

Exibição de código

Adicionar bomba

Se a frequência de funcionamento for superior à frequência de adição da bomba PA.51, e o feedback é inferior a 95% do valor definido, e a duração é maior que o PA do tempo de adição da bomba.52, a bomba de corrente será trocada para o modo de operação de frequência de alimentação comercial, e o inversor inicia a próxima bomba.

Reduzir a bomba

Quando a frequência de funcionamento for inferior à frequência PA da bomba de redução.53, e o feedback é superior a 95% do valor definido, e a duração é maior do que o PA do tempo de bomba de redução.54, a primeira bomba de alimentação comercial será interrompida.

Bomba de comutação

Quando a bomba de inversor estiver em funcionamento e a duração atingir o tempo de substituição da bomba, ela será mudada para a próxima bomba.

Função da bomba de parada terminal

Parar a função da bomba de água com o terminal multifunção

51: bomba 1 inválida

52: bomba 2 inválida

53: bomba 3 inválida

54: bomba 4 inválida

Quando o terminal de entrada correspondente estiver fechado

1) Se a bomba estiver a funcionar na frequência de alimentação comercial, desconecte imediatamente o motor.

2) Se a bomba estiver a funcionar com a frequência do inversor e houver bombas inactivas, introduzir imediatamente o modo de comutação da bomba.

3) Se a bomba estiver a funcionar com a frequência do inversor e não houver bomba de marcha lenta, a bomba de alimentação comercial parará e, após o tempo de atraso, passará para a frequência variável.

Iniciação automática quando a energia estiver ligada

Ligação automática de arranque, tempo de atraso.38,

PA.38=0 A inicialização automática da ligação é inválida;

O valor padrão de fábrica do PA.38 é 0

Ajuste e exibição da pressão

Tubos digitais de pressão de ajuste, pressão de retorno ao mesmo tempo, a unidade é Bar; pode mudar para exibir outros conteúdos;Para ajustar o modo de pressão, premir as teclas para cima e para baixo, consultar os parâmetros de PA.00;PA.00=0: valor-alvo digital PA.01;PA.00=3: valor-alvo digital PA.01, que pode ser definido com as teclas para cima e para baixo; a tela de pressão será exibida ao alterar

Função de sono PID

1) Quando a pressão é atingida, a frequência de funcionamento é menor que a frequência de sono PA.29 e a duração é maior que o tempo de sono PA.30, a frequência torna-se 0, entra no estado de sono e exibe "SLP"

2) Quando a frequência de marcha for superior à frequência de sono PA.29, e a frequência é estável, e também entrará no estado de sono.48

3) Se a frequência for superior à PA.49, a função do sono é inválida.

4) Durma somente quando uma bomba de inversor estiver funcionando

SLP

Função de alarme PID ou de detecção de fugas de água

No modo de repouso, se o desvio da queda de pressão for maior do que a pressão definida para a regulação da PA.31, o inversor acorda e a função PID inicia.

Anti-congelamento

No modo de repouso, se a duração for superior à PA.42, o inversor vai acordar e correr com tempo de PA.43 na frequência de PA.42.

Detecção da desconexão do sensor de pressão

Quando o sensor de pressão se desconectar, o inversor irá alarmar e exibir o parâmetro PA26, PA27

PIDE

Aviso de alta pressão da água

Quando a pressão for superior a PA.32 e a duração for superior a 0,1 s, alarme de falha de alta pressão e parada, o código de falha é "HP", (após o retorno da pressão ao normal, PA de atraso.35 e reiniciar automaticamente a falha)

Aviso de baixa pressão de água

Quando a pressão for inferior a PA.33 e a duração for superior a PA.36, alarme de falha de baixa pressão e parada, o código de falha é "LP", (após a pressão voltar ao normal, atrasar PA.35 e redefinir automaticamente a falha)

Não há águan

"Frequência de detecção A" = frequência máxima P0,12 - 2 Hz

Se a frequência do inversor for superior à "frequência de detecção A", a duração é superior a PA.37 e a pressão é inferior a PA.34, ele vai alarmar nenhuma falha de água e parar, e o código de falha é "LL"

Nenhuma função de redefinição automática de falha de água

Quando não ocorre falha de água, o inversor irá automaticamente reiniciar a falha e correr, e o tempo de intervalo de reinicialização automática refere-se a PA.39- PA.40.

Parem automaticamente quando não há água. , e retoma automaticamente o abastecimento de água quando a água chega.

(No modo de funcionamento do teclado,precisa-se ligar a função de ligação automática e de funcionamento automático)
